硬杆换挡机构模态分析及结构改进

0 引言

    随着社会的进步人们生活水平的提高,人们对汽车乘坐舒适性的要求日益提高,汽车的NVH性能是顾客选购汽车时普遍关心的问题之一。换挡机构是否存在振动情况是汽车NVH性能的重要影响因素之一。

    目前,CAE技术日益成熟,已广泛应用在NVH性能开发中,大大地降低了开发成本,缩短开发周期。对于低频NVH问题(0-150HZ),主要采用模态法。汽车设计中各个部件的模态需要满足一定的设计要求,以避免各个零部件之间的共振。在设计人员在进行产品开发时,会导致零件的局部设计不够合理,从而导致模型不能满足模态要求。为了避免硬杆换挡机构与发动机怠速工况频率产生共振,必须对设计进行模态分析。

    1 模态分析的含义

    模态分析是研究结构动力特性的一种近代方法,是系统辨别方法在工程振动领域中的应用。模态是机械结构的固有振动特性,每一个模态具有特定的固有频率、阻尼比和模态振型。这些模态参数可以由计算或试验分析取得,这样一个计算或试验分析过程称为模态分析。

    模态分析的经典定义:将线性定常系统振动微分方程组中的物理坐标变换为模态坐标,使方程组解耦,成为一组以模态坐标及模态参数描述的独立方程,以便求出系统的模态参数。坐标变换的变换矩阵为模态矩阵,其每列为模态振型。

    模态分析的最终目标是识别出系统的模态参数,为结构系统的振动特性分析、振动故障诊断以及结构动力特性的优化设计提供依据。

    2 模态分析的有限元仿真

    模态分析属于线性分析,也就是说,在模态分析中只有线性行为是有效的,如果在分析中指定了非线性单元,在计算中将被忽略并被作为线性单元处理。

    2.1 硬杆换挡机构有限元模型的建立

    本文采用ansa软件进行有限元建模。换档机构各零件都是采用实体单元进行网格划分,截面为圆的细长杆件用等直径的CBAR单元模拟,通过处理可得到图1所示的硬杆换档机构有限元模型。

    ‍

    图1 硬杆换挡机构有限元模

    2.2 边界条件的施加

    在模态分析的过程中,约束方式和模型的重量对分析结果影响较大,所以,要对模型施加准确的边界条件,本文在模型的边缘处进行全约束,如图2所示。

    ‍

    图2 边界条件的施加

    3 理论依据

    硬杆换挡机构的模态要求:结构的固有频率不在发动机怠速频率[27Hz,33Hz]范围内,即可以满足使用要求。

    发动机怠速频率计算方法见公式1。

    ‍

    式中:Fd—发动机怠速频率;n—发动机怠速转速;z—发动机汽缸数;m—发动机冲程数。

4 模态分析结果

    通过分析,得到硬杆换挡机构的约束模态分析情况,见表1及图3、图4、图5所示。可以看出,硬杆换挡结构1阶和2阶模态均在发动机怠速频率范围内,发生共振,因此需对硬杆换挡机构结构进行改进。

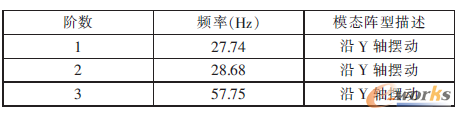

    表1 硬杆换挡机构约束模态频率与振型表



    ‍

    5 结构改进

    通过对硬杆换挡机构结构进行改进,使其频率避开发动机怠速频率,改进后的硬杆换挡机构约束模态见表2及图6所示。

    设计变量优化结果如图5所示材料密度分布图。

    ‍

    图6 转向杠杆设计区域材料最优化布局等值面图

    除材料密度0.3以下的材料,可得到如图6所示的转向杠杆设计区域材料最优化布局等值面图。

    6 结果对比

    转向杠杆轻量化分析结果对比见表2。原模型质量为10.1kg,经过拓扑优化分析,质量降为6.5kg,降重35%,强度、模态均满足要求。

    表2 转向杠杆模态频率表

    ‍

    7 结论

    (1)转向杠杆性能要求,应力小于材料屈服强度,固有模态频率既不在发动机怠速频率的范围之内,也不与车轮在常用车速时的激振频率耦合。

    (2)通过对转向杠杆原模型性能分析,其强度与模态均满足要求,有较大的优化空间,进行拓扑优化分析。

    (3)目标函数为质量最小化,设计变量为单元密度,以转向杠杆性能要求与拔模制造工艺为约束,进行拓扑优化分析。质量降为6.5kg,降重35%,强度、模态均满足要求。



(文章来源:网络转载)
