J-OCTA：填充橡胶的循环变形

该实例用于评价填充橡胶的离散结构与宏观力学性能的关系，并用于力学性能的机理分析。利用kremer-grest 颗粒-弹簧模型，建立了基于粗颗粒分子动力学计算的离散和聚合结构。用VSOP进行计算。

目的和方法

该实例用于评价填充橡胶的离散结构与宏观力学性能的关系，并用于力学性能的机理分析。利用kremer-grest 颗粒-弹簧模型，建立了基于粗颗粒分子动力学计算的离散和聚合结构。用VSOP进行计算。

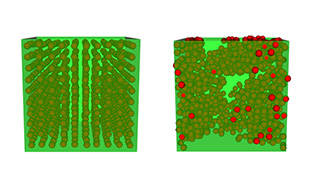

图1. 计算模型: 离散（左）/　聚合（右边）

模拟结果

粗颗粒分子动力学模拟成功地再现了实验观察到的，由于形态不同而产生的不同的动力学响应。在后续分析的基础上，发现以下两点：

（1）动态响应的差异（图2）主要是由于第一个和第二个循环之间填充应力的差异；

（2）填充应力可能取决于形态。

结果还表明，聚合物的动态响应存在应力软化和滞后现象。为了验证这一发现，在装载和卸载过程中检查了填料之间的聚合物结构（图3）。根据验证，假设第一次卸载后的聚合物没有完全拉伸。结果表明，拉伸不足可能导致软化。

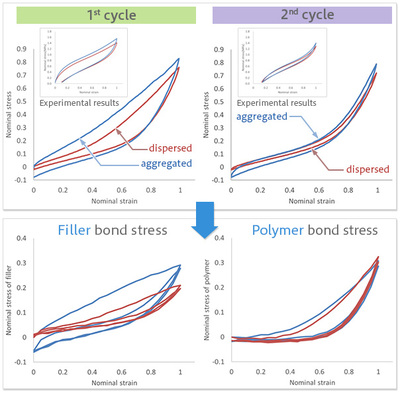

图2   结果：应力应变曲线

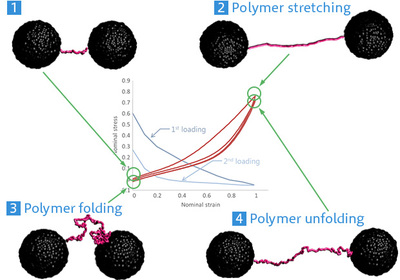

图3   填料之间的典型聚合物构象
