J-OCTA：交联酚醛树脂的性能采用原子MD模拟方法研究了交联酚醛树脂的结构-性能关系。通过线性酚醛树脂聚合物（9-MER）的交联反应制备了交联结构。在本研究中，研究了三种交联度分别为70%、82%和92%的交联结构。  图1 酚醛树脂的交联反应模型

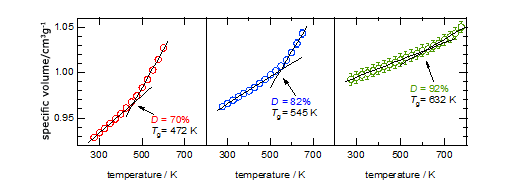

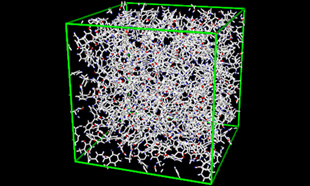

图2 交联酚醛树脂的结构。 为了评价D对玻璃态化转变温度（Tg）的影响，计算了比体积与温度的函数关系。如图3所示，D随着tg的增加而增加。这表明链段运动被交叉连接抑制。 此外，为了估计交联结构处于玻璃态时的力学性能，在300K下进行了单轴拉伸。图4显示了计算的应力-应变曲线，这表明对D有明显的依赖性。参考文献1中也描述了本研究的细节。  图3比体积变化： 红色，D＝70%；蓝色，D＝82%；绿色，D＝92%。 各结构的玻璃化转变温度由斜率的变化决定。
图4 应力应变曲线： 红色，D＝70%；蓝色，D＝82%；绿色，D＝92%。 参考文献 〔1〕AIzumi，T。Nakao和MShibayama，《Soft Matter,》，2012，8，5283-5292。
文章分类：
跨尺度分子动力学模拟软件：J-OCTA
|
|
|
服务热线：400 633 6258
官方邮箱：info@anscos.com
总部地址：上海市徐汇区钦州路100号2号楼1203室
设为首页 | 收藏本站
©2021 上海庭田信息科技有限公司 版权所有
关注庭田科技微信公众号
获取更多资讯！
产品与服务
技术与学习
关于我们
